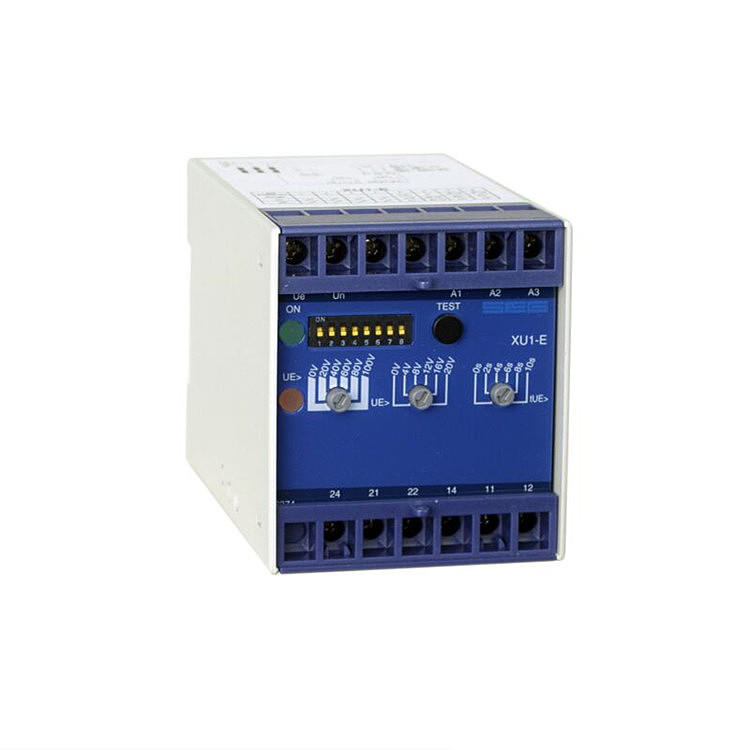

SEG保護繼電器XU1E

XU1-E 是一款數字式繼電器，用于檢測隔離和電阻接地中壓系統中的接地故障。數字濾波器可確?？刂浦C波。繼電器可連接到電壓互感器的開路 e-n 繞組上。與傳統保護設備相比，該系列的所有繼電器都體現了數字保護技術的優越性。單元 XU1-E 集成了寬范圍電源。連接端子 A1(L-)和 A2(L+)可提供 19 至 55 V 直流電壓。端子 A1/A3 可用于 50 至 750 V 直流電壓或 36 至 520 V 交流電壓。單元 XU1-E 具有單步接地故障電壓監控功能。由電感和電容耦合引起的噪聲信號由模擬 RC 濾波電路控制。模擬電壓信號被送入微處理器的 A/D 轉換器，并轉換為數字信號。模擬信號的采樣頻率為 16 x fn，即在 50 Hz (60 Hz) 頻率下，每個測量值的采樣率為 1.25 ms (1,04 ms)。接地故障電壓與設定的參考值進行比較。LED UE> 閃爍表示監控電路接通，跳閘后 LED UE> 穩定點亮。

通過數字?jǐn)?shù)據處理實現高測量精度

通過 LED 顯示故障

通過通用寬范圍電源提供較寬的工作電壓范圍

分級寬設置范圍

通過可加裝的串行接口適配器 XRS1 與過程管理系統進行數據交換

有效值測量

響應時間短

調整額定數據

采用 SMD 技術的緊湊型設計

可調節不同的開關遲滯

跳閘延時可調

產地：德國

額定頻率：50 / 60 Hz

電壓回路功耗：每相 1 VA（無電壓時)

電壓回路熱容量：持續 520 V AC

輔助電壓范圍：36 至 520 V AC (*)(f = 35 - 78 Hz) 或 50 至 750 V DC / 4W (*)(terminals A1-A3)(*) max. 對地（接地）電壓為 300 V AC / 424 V DC。

功耗：19 至 55 V DC / 3 W (端子 A1 (L-) 和 A2 (L+))

失電與吸合比率：取決于調整后的磁滯

拾音復位時間：< 50 ms

從跳閘返回的時間：200 ms

電源電壓施加后的Min初始化時間：120 ms

電源電壓可用時的Min響應時間：70 ms

輸出繼電器

繼電器數量：2

觸點：每個跳閘繼電器 1 個轉換觸點

Max分?jǐn)嗄芰Γ簹W姆 1250 VA/AC resp. 120 W/DC 感應 500 VA/AC resp.

Max額定電壓：250 V AC

220 V DC 歐姆負載 Imax.

24 V 直流電感性負載 Imax.

Min負載：Umin ≥10 V 時為 1 W / 1 VA

Max額定電流：5 A

工作電流（16 ms）：20 A

觸頭壽命：Max分?jǐn)嗄芰ο?10⁵ 次操作

設計標準：VDE 0435, VDE 0843 Part 1-4, VDE 0871, EN 50178:1998

存儲和運行溫度范圍：-25 至 +70 ℃

恒定氣候等級：F（符合 DIN 40040 和 DIN IEC 68，T.2-3）：在 40 ℃ 和 95 % 相對濕度條件下超過 56 天

高壓測試：符合 VDE 0435 標準，303 部分

電壓測試：2.5 kV (eff) /50 Hz; 1 分鐘

浪涌電壓測試：5 kV; 1.2/50 µs, 0.5 J

高頻測試：2.5 kV / 1 MHz

靜電放電 (ESD) 符合 IEC0801  2 部分：8 kV

前面板防護等級：前蓋關閉時為 IP 40

重量：約 0.7 kg

安裝位置：任意

變壓器保護、電機保護、線路差分保護、發電機保護、互聯、電源去耦、配電、可再生能源、饋線保護、設備監控
