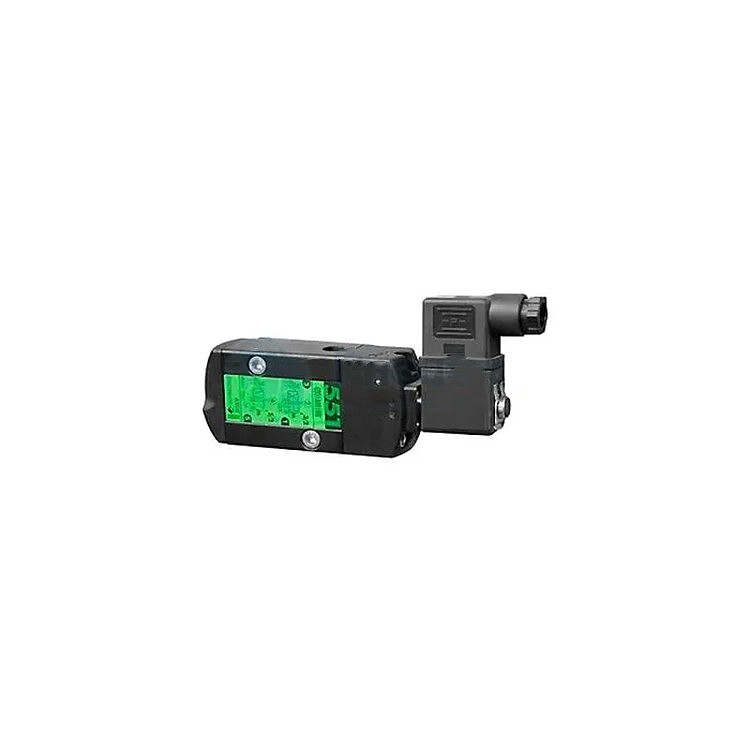

ASCO世格閥門SCG551A001MS 24V/DC

ASCO 551 系列是一系列緊湊型電磁換向閥，是在具有挑戰性的環境中控制空氣或惰性氣體的適配之選。該閥的獨特設計結合了硬 T 形密封件和柔性 O 形圈，具有氣泡密封關閉、防污和數百萬次循環的可靠性。551 系列采用陽極氧化鋁、黃銅和不銹鋼閥體，帶有 ¼ 英寸 NPT 和 BSP 接頭。它適用于化工、精煉、食品和飲料應用以及生命科學加工中的苛刻條件。

有兩種型號可供選擇，可根據 VDI/VDE 3845 通過 NAMUR 接口直接安裝到執行器上，或通過螺紋安裝到管道上

閥體材質為鋁、黃銅或 316L 不銹鋼

排氣口可通過管道連接，為惡劣環境提供更好的保護

提供 DIN、水密和防爆電磁閥，可用于關鍵任務區和危險區域

低功耗結構適合偏遠和替代電源場所

整體式透氣塊可將執行器彈簧一側的氣體排出，防止腐蝕

單電磁線圈和雙電磁線圈結構可安裝在任何位置

全球防爆認證：ATEX、IEC EX、NEPSI、CUTR、KOSHA、UL、CSA、InMetro

NAMUR 的所有端口都在同一側，可更好地防水、防塵

提供所有防爆電磁閥： 防爆 d、防爆 mb、防爆 ia/Ib、防爆 e mb、NEMA

適用于低至 -60 ℃的溫度環境

采用單流板設計，可從 3/2 轉換為 5/2 的緊湊型換向閥（僅 551 系列）

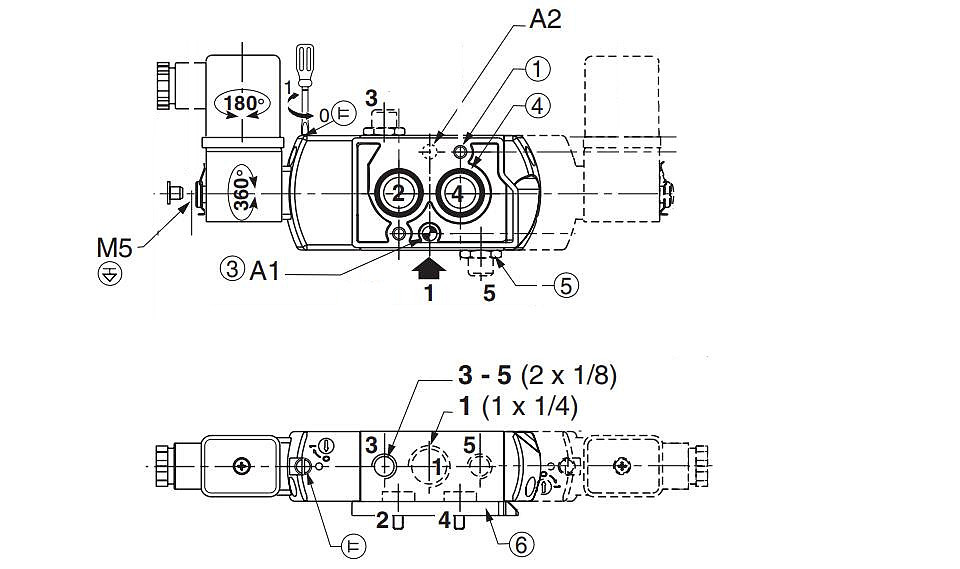

① 2 個安裝孔：直徑 5.3 毫米（點焊面：直徑 9 毫米，深 5 毫米）

② 2 個安裝孔：直徑 6.5 毫米（點焊面：直徑 11 毫米，深度 6 毫米）

③ 1 個直徑 5 毫米的鏍釘孔：

 - 位置 A1： 3/2 NC 功能板

 - 在 A2 位置：5/2 功能板

④2 個 O 形圈密封件（已提供）

⑤ 排氣減速器（G 1/8，3/2 NC-5/2，551 系列）或排氣保護器

⑥ 接口板

用于 ATEX 94/9/EC 第 2-3 類 1/21-2/22 區的防爆外殼

LED 和保護，前綴 CFSC / CFSD，使用 TPL 編號： TPL 20674（例如 直通 M12 接頭：帶 5 米電纜長度（目錄編號 88130212 ）

帶排氣減速器 G 1/8 (3/2 NC-5/2, 系列 551)，后綴 M 的閥門

不銹鋼安裝螺釘套件（系列 551），目錄編號 97802212

兩個 G 1/8 排氣減速器套件（系列 551），目錄編號 88100344

帶 ISO 15217/DIN 43650 型 C 鏟形插頭（間距 8 毫米）或電纜末端的型號

可根據要求提供其他管接頭

插頭帶可視指示和峰值電壓控制功能或電纜長度為 2 米

產地：美國

閥門驅動：電磁閥 - 空氣導閥

閥體材料：黃銅、不銹鋼、鋁

介質：空氣、惰性氣體

管道/接口尺寸：1/4 英寸

接口類：G ISO228/1-G BSPP、NPTF

功能：3 通 - 3/2 常閉、4 通 - 5/2、4 通 - 5/3 - 閉、4 通 - 5/3 - 開

流量：0.5 Cv 至 1.0 Cv，0.43 Kv 至 0.86 Kv

電壓：24 AC、110 AC、120 AC、220 AC、480 AC、6 DC、12 DC、24 DC、120 DC、240 DC | 50、60

Max工作壓力：真空至 150 PSIG

工作環境：腐蝕性、危險、室內、室外

符合標準/法規：ATEX Zone 1-21、ATEX Zone 2-22、Class I Div 1、Class II Div 1、SIL、Type 1、Type 2、Type 3、Type 3S、Type 4、Type 4X、Type 6、Type 6P、Type 7、Type 9

溫度：-60 至 80 ℃

化工、精煉、食品、飲料應用、生命科學加工
